Координатно-расточные 2Е440АФ10, 2В440АФ10

Координатно-расточной станок 2Е440А, 2В440А, 2В440, 2Е440, 24К40, 24К40СФ4 - предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ. Наличие точных измерительных приборов дает возможность использовать станок для точных измерений. Для обработки наклонных отверстий и отверстий, заданных в полярной системе координат, к станку прилагаются поворотные столы (за отдельную плату).

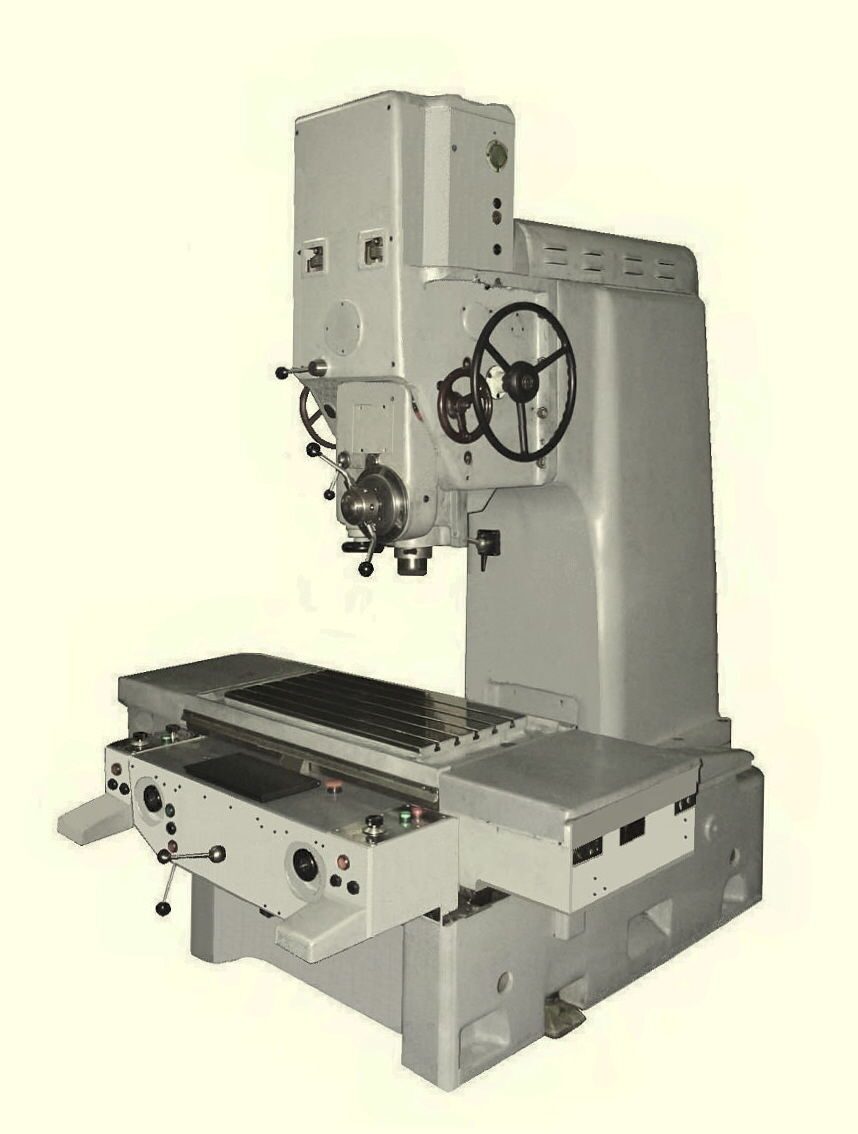

2e440af10-1

Координатно-расточной станок одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки. Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования. Точная установка стола на заданную координату производится вручную, маховичком. Координатно-расточной станок 2Е440А, 2В440А, 2В440, 2Е440, 24К40, 24К40СФ4 снабжен устройством цифровой индикации, дающим возможность оператору производить установку координат с дискретностью 0,001 мм в двух взаимно перпендикулярных направлениях.

Вращение шпинделя осуществляется от регулируемого электропривода переменного тока через трехступенчатую коробку скоростей. Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине.

Принадлежности, поставляемые со станком за отдельную плату: переходные втулки с внутренним конусом Морзе 2,3,4; переходные втулки (с окном под клин) с внутренним конусом Морзе 1, 2, 3 и клиньями; универсальный резцедержатель с точной подачей; керн пружинный; державка с цанговым зажимом и комплектом цанг; оправка-центроискатель; установочный центр; микроскоп-центроискатель; набор борштанг и резцы к ним; сверла; зенкеры; стол делительный, стол делительный универсальный; инструмент, необходимый для обслуживания станка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика 2Е440АФ10 2В440АФ10
Рабочая поверхность стола (длина х ширина), мм 710 х 400 800 х 400
Наибольшее перемещение стола, мм: продольное поперечное 630 400  710400
Точность установки координат, мм 0,005
Точность расстояний между осями отверстий, растачиваемых на станке, мм 0,008
Точность растачиваемого диаметра, мм 0,004
Частота вращения шпинделя, об./мин 50...2000
Подача гильзы шпинделя, мм/об. 0,03-0,16
Подача стола (салазок), мм/мин:
   рабочая 20…315
   ускоренная 1600 800
Наибольший диаметр сверления 25
Наибольший диаметр растачивания 250
Внутренний конус шпинделя (специальный) № 40 7:24 Спец 5°
Класс точности по ГОСТ 8-71 А
Допустимый вес обрабатываемого изделия при установке на столе станка, кг 320
Цена деления отсчетного устройства установки координат, мм 0,001
Габариты станка (ДхШхВ), мм 2440х2195х2430 2520х2195х2350
Масса станка(без эл.шкафа и принадлежностей) 3500 3700
